方案简介

本方案采用SDI5209+SDI7768+SDI1606+触摸IC设计开发。SDI7768是一款高精度电能IC,能测量交流电压有效值、电流有效值、有功功率、无功功率、电压频率、累计电量等多种交流电参数。SDI5209是一款增强型51内核MCU。SDI1606是一款LED驱动IC,具有驱动能力强、功耗低等特点。触摸IC采用四通道IC,能支持4个触摸按键。

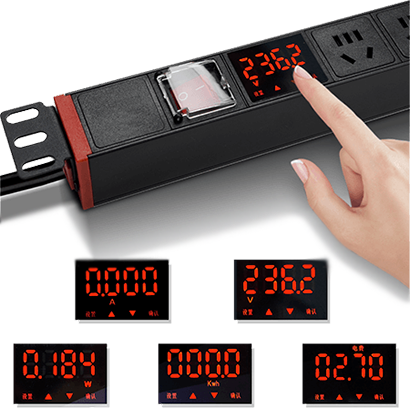

本方案采用高灵敏触摸按键操作、LED段码显示科技感十足。


相关参数说明

用户用电量:指连接在计量插头上的用电器使用的总电能;

电压有效值:指当前用户家里接入电网的电压(正常为220V左右);

电流有效值:指当前接在计量插头上的用电器的总电流;

有功功率:指当前接在计量插头上的所有用电器的总功率;

电压频率:指当前电网交流电的频率(正常为50Hz左右);

电费:指在设置好电费单价的基础上接在计量插头上的用电器使用的总电费;

功率因数:当前用接在计量插头上的用电器的功率因数(正常无感性负载是功率因数为1);


技术指标

● 工作电压极限范围:85V-265V

● 额定电压:220V

● 额定电流:10.00A

● 额定功率:2500.0W

● 输入频率:50Hz±5%

● 计量精度:1级

● 工作温度:-10~60℃;储存湿度:≤85% RH


操作说明

常规操作:

1、“设置”键,用于循环切换模式。一共八种模式,正常显示模式、设置电费单价单位元、设置电费单价单位角、设置电费单价单位分、设置报警功率单位千瓦、设置报警功率单位百瓦、设置报警功率单位十瓦、设置报警功率单位瓦,八种模式循环切换。长按“设置”键将清除电量数据。

2、“上翻”键,在正常模式先用于循环切换显示界面,在设置电费单价模式下用于单价“+”,在设置报警功率模式用于报警功率门限“+”。

3、“下翻”键,在正常模式先用于循环切换显示界面,在设置电费单价模式下用于电费单价“-”,在设置报警功率模式下用于报警功率门限“-”。

4、“确认”键,在正常模式下直接跳回电量显示界面,在设置电费单价模式下保存当前设置的电费单价,在设置报警功率模式下保存当前设置的报警功率。

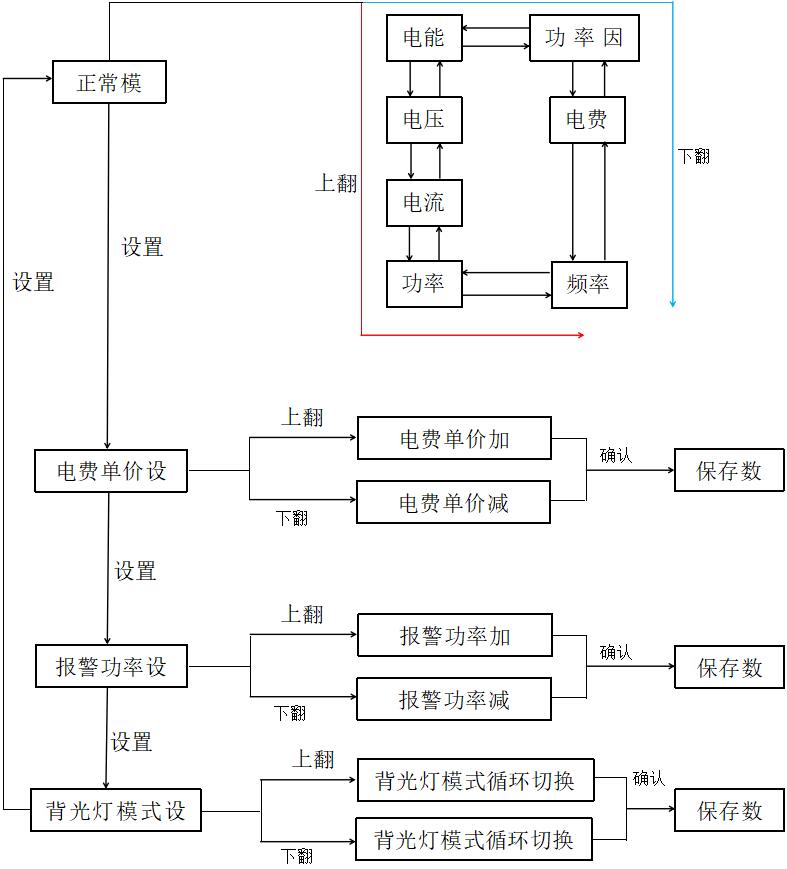

操作流程示意图



在电量显示界面长按“设置”键能清除电量数据


校表操作:

将未校表过的模块接入220V,5A单相电,相位打到0.5L档,稳定后长按“SET”键,等蜂鸣器连续响两声后校表就完成了。

注意:校表只能在程序烧录以后校表一次,已经校表过的模块不能再次校表。


产品优势

1、高精度:测量精度高达1%,达到国家电表1级计量标准

2、应用灵活:本产品的端子版可将计量电路及显示创新性的集成在插头上使得本品极易改装到一些没有计量功能的插座或者电器产品上。

3、多功能:采用国家电网专用计量芯片,能检测多种交流电参数,精度高,显示界面丰富,直观易懂。相对市场上已有的计量插座具备结构简单、性能稳定、成本低廉、功能强大、操作简单、易于维修等优势。

4、功率报警:当用电功率过大时,插座会发出报警声而且报警功率可设置,可以根据实际的应用场景设置合理的报警功率。从而能防止功率过大而产生不可预料的事故;
