方案简介

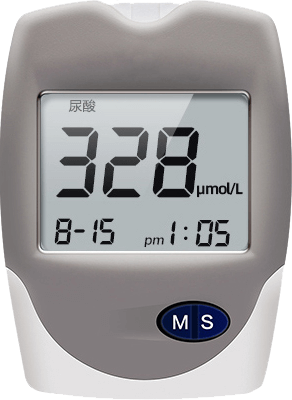

此尿酸检测仪方案采用SDI5229TS芯片,是一款内部集成了3通道高精度24位Sigma-Delta结构 ADC的MCU,可配置80点( 4*20)或128点(8*16)的液晶驱动,通过MCU控制基准电压加载到试纸上进行氧化反应时ADC读到的相关数据,经过算法处理后可得到相应的尿酸浓度。



功能说明

采用高精度24bitADC精准测量

当测得结果< 179µmol/L 显示LO

当测得结果> 1190µmol/L 显示HI

50组数据记忆 轻松统计

年月日时间设置

快速出值

自动关机 功耗低



操作说明

1:校准说明

● 下载程序后初次开机进入校准程序显示“CAL”。

● 在试纸插入口插入标准电阻。

● 按“M”键进行校准。

● 显示“PAS”表示校准完成然后关机。

● 再次开机可正常使用。

2:记忆功能

2.1:显示记忆数据

关机状态下,按M键,屏幕显示最近一次的检测结果。再按M键,依次显示全部检测结果。3分钟内无任何操作,尿酸检测仪自动关机。

2.2:清除记忆数据(请谨慎操作)

关机状态下、或记忆翻查状态下,“M”和 “S”键一起按下3秒,会出现“dEL”标识,并且右上角会有当前记忆组数在闪动,此时按一下S键、再按一下S键记忆组数变成0,表示全部记忆已经被清除。

3:设定模式

3.1:进入设定模式

上电进入设定模式。

3.2:日期、时间设置

● 月份闪烁,按S键,设置月份,按M键,确定月份并切换到日期设定。

● 日期闪烁,按S键,设置日期,按M键,确定日期并切换到小时设定。

● 小时闪烁,按S键,设置小时,按M键,确定小时时间并切换到分钟设定。

● 分钟闪烁,按S键,设置分钟,按M键,则重新回到月份、日期、小时、分钟设定。

● 设定状态下,15秒内无任何操作,会自动存储设定的内容并关机。

4:尿酸检测说明

● 将试纸插入机器试纸接口,一直到底。

● 尿酸检测仪自动开机。

● 屏幕上显示血滴符号,提示采血。此时屏幕上的日期、时间和校正码交替闪烁。

● 试纸末端的进血端口接触血滴,血滴会被自动吸入。

● 观察试纸采血端口的采血量,确保所采血量完全填满反应区。

● 等待仪器倒计时6S后屏幕显示结果。

● 显示结果后拔出试纸,尿酸检测仪将会自动保存本次的测量结果并进行关机。


技术参数

产品名称

尿酸检测仪

测量范围

179µmol/L-1190µmol/L

电源规格

DC5V

工作电压

3.3V

测量精度

>297µmol/L不超过±20%

分辨率

1µmol/L

测量时间

6S

工作环境

温度:14~40℃

存储环境

温度:-5~+50℃

湿度:<85%并且无现象
