产品描述

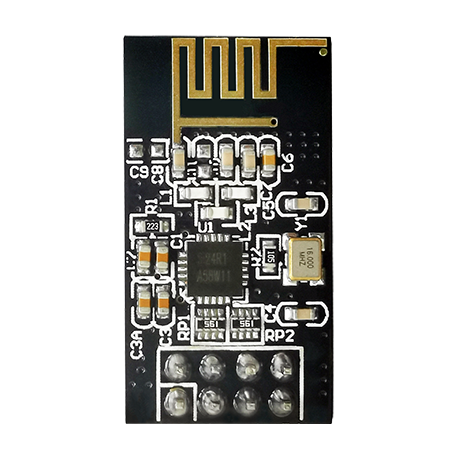

JS-R2412.4G无线模块

JS-R241模组是一款工作在2400MHz~2483.5MHz ISM 频段集收发一体,专为远距离而设计,此外增加BLE蓝牙广播功能。采用GFSK数字调制与解调技术,支持2Mbps,1Mbps,250Kbps 三种数据速率。操作简单可用单片机IO 接口模拟控制信号来控制模组工作及通信。

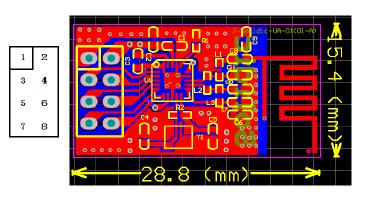

模块尺寸


接口定义

SPI接口  数字IO电压范围:1.9~5.25V

引脚序号

引脚定义

1

GND

2

VDD 电压范围1.9V~3.6V

3

CE    开启信号,激活TX或者RX模式

4

CSN  SPI片选信号

5

CLK  SPI时钟信号

6

MOSI  SPI输入信号

7

MISO SPI输出信号

8

IRQ    中断信号 低电平有效


模块特点

● 采用专业的高频器件、高稳定度晶体震荡器,杜绝频偏,提高接收稳定性

● 出厂经过严格频谱检测

● 祼露传输150米


主要特性参数

●  工作在2.4GHz ISM 频段
●  最高发射功率7dBm
●  接收电流(2Mbps) <15mA
●  发送电流(2Mbps, 0dBm) <12mA
●  支持126 个1MHz 信道
●  工作温度-40~100 ℃
●  存储温度-40~125 ℃


应用范围

◆ 无线遥控

◆ 无线传感器

◆ 智能玩具

◆ 智能家居
