产品描述

JS-B851蓝牙模块

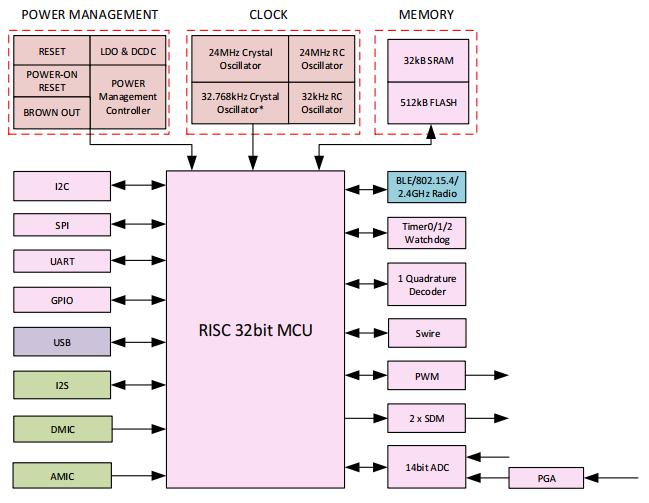

JS-B851采用高性能蓝牙BLE芯片专为无线数据传输而设计,该芯片是一款高集成度的的蓝牙5.0低功耗Soc收发器。芯片集成高性能RF收发器、基带处理器、Cortex-M0内核以及丰富的外围设备。


特点

● 完成遵从蓝牙BLE(Bluetooth low engery)5.0规范

● 内置PCB射频天线

● 512KB可编程FLASH, 32KB RAM空间

● 工作电压范围1.8~ 3.6V

● 0dB模式下传输距离可达20米

● 模块尺寸30.00*16.00


应用范围

智能家居、穿戴设备、智能电子秤、蓝牙透传产品


电气特征


最小值

最大值

工作温度

-40℃

85℃

工作电压

1.8V

3.6V

工作频段

2400MHz

2483.5MHz

RF功率


+10dB


功耗

下面数据是在功率设置在0dB状态下广播期间功耗, 测试方法在电源电路中串入10欧电阻,对电阻两端进行电压采样。


广播模式

RX/TX峰值电流

5.3mA/4.8mA

50ms

164uA

100ms

223uA

200ms

108uA

500ms

48uA

1000ms

23uA


模块尺寸及引脚定义


管脚号

名称

功能描述

1

VCC

+3.3V电源

2

GND

3

RX

RX 数据输出

4

TX

TX 数据输入

5

WEKUP

休眠换醒控制(1:换醒,0:休眠)

6

IND

蓝牙状态指示(0:未连接, 1:已连接)
