24位ADC-SDI0818是一款24位无失码的高分辨率模数转换器(ADC),该芯片采用3阶Sigma-Delta结构,内部集成128倍增益放大器,可以方便的应用到各类微弱信号测量系统中,如:电子秤、数字压力传感器、血压计等。
24位ADC-SDI0818采用差分形式的模拟输入,参考电压VREFP可直接连接到模拟电源,简化系统设计。模拟部分信号经过三阶Sigma-Delta调制器后进入4阶的数字滤波系统,最终输出码率为10Hz、80Hz可选。
当输出为10Hz时,对50Hz、60Hz噪声抑制(-100dB),方便在强电源噪声环境下应用。
SDI0818内部集成128倍增益放大器。当VREF=5V时,具有19.5位有效位(ENBO),等效输入噪声为50nV;
在电子秤应用中,经过外围MCU的算法处理,SDI0818的精度还会更高,能实现至少60000点以上的电子秤精度。

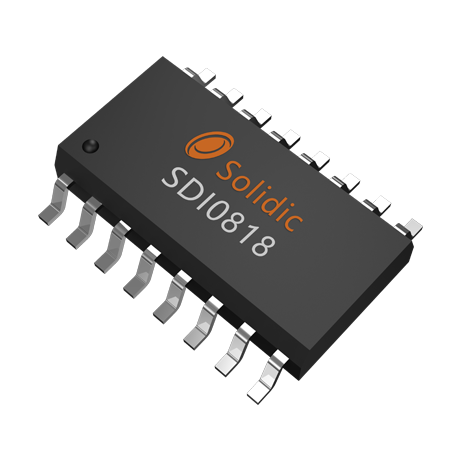

SDI0818提供DIP16、SOP16封装。
特征
● 24位分辨率(无失码)
● 19.5位有效位(ENBO 128倍放大)
● 18位不动码
● 内部集成128倍增益放大器
● 内部集成震荡器
● 频率:2.45MHz 偏差:+/- 5%
● 具有很高的电源抑制比,方便在强电源噪声环境下应用:
10Hz时对50Hz、60Hz噪声抑制(-100dB)
● 输出码率10Hz、80Hz可选
● 外部输入参考电压VREFP范围为:0.1v – AVDD(可直接接到电源,简化应用系统)
采用SPI简化数据输出接口(2线),可开用端口更少的MCU。
OFFSET、FULL命令能校正温度带来的零点漂移和增益误差(高精度时应用)
● 工作电压:2.5v – 6v
● 正常功耗:
5.5mW (5V工作电压)
1.5mW (2.5V工作电压)
应用系统
● 电子秤、数字压力传感器;
● 血压计等医疗仪器;
● 微弱信号测量及工业控制;

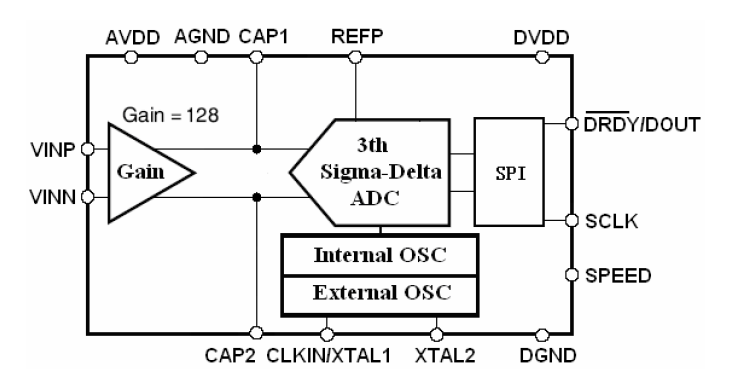

框图
