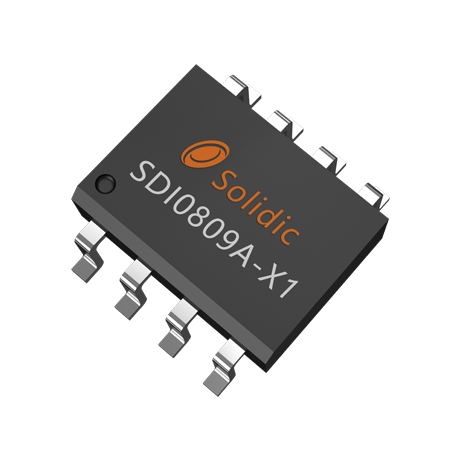

SDI0809A-X1
  • SDI0809A-X1

SDI0809A-X1

24位ADC-SDI0809A-X1 是一款 24 位无失码的高分辨率低电压模数转换器。低电压特性确保SDI0809A-X1 能在 1.5V 电源电压下依然能保持高精度和很强的抗干扰性能,适合用在各种低功耗的方案中。SDI0809A-X1内 部 采 用 3 Sigma-Delta 结构,内部集成 2 -2048 倍增益,可方便的应用到各类微弱信号测量系统中,如:电子秤、数字压力传感器、血压

计等。

24位ADC-SDI0809A-X1内部有三个通道,其中有一个通道连接内置温度传感器。可以方便的测量温度。SDI0809A-X1提供参考源输出(VCOM输出 1.5V),亦可做简单的控制开关使用(VCOM输出 AVDD)。通过 VCOM,可对外部传感器进行供电,以及进行方便的省电关断。SDI0809A-X1内部集成(2-2048)倍增益放大器。当 VREFP=3.3VPGA = 128 倍)时,具有 20.7 位有效位(ENBO),等效输入噪声为 15nVSDI0809A-X1通过SDI 管脚,对芯片进行配置

SDI0809A-X1提供SOP16封装。


 特性:


    24位分辨率(无失码)
    20.7位有效位(ENBO 128倍放大、10Hz输出、3.0V)
    18.2位不动码
    内部集成可编程增益:
        2、4、8、16、32、128、256、1024、2048倍
    输出码率可选(Hz):
        0.625、1.25、2.5、5、10、20(默认)、40、80、160、320、640、1280、2560、5120
    内部参考电压输出:
        VCOM可输出1.5V,或AVDD

    三路差分输入通道(其中第三通道为内部温度传感器)

    采用SPI数据输出接口(2线或者3线)

    低工作电压:1.5v – 3.0v

    休眠功耗:最低 < 0.1uA



应用领域:


    电子秤、气压计;

    数字压力传感器;

    血压计等医疗仪器;

    微弱信号测量及工业控制

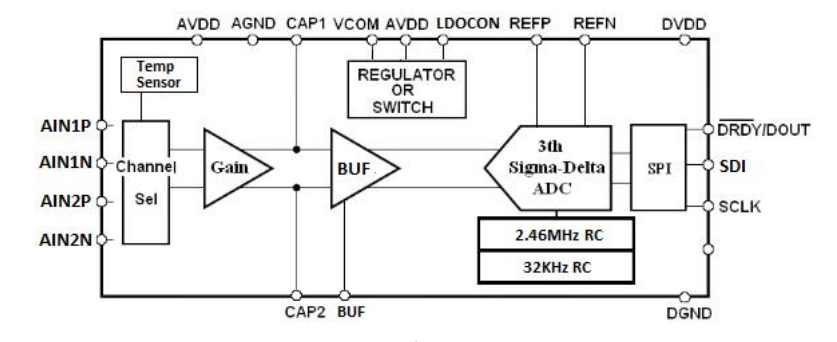

框图:


  • *
  • *
  • *
  • *
  • *
  • *
  • *
  • *
  • *
  • *
  • *
  • *
  • *
